COB技术

在电子产业向微型化、高密度、高可靠性升级的浪潮中，板上芯片（Chip On Board，简称COB）技术凭借其独特的结构优势与成本效益，逐步打破传统封装技术的局限，成为衔接芯片与终端产品的核心纽带。从LED显示、智能手机摄像头模组成像，到车载电子、虚拟拍摄等新兴领域，COB技术的渗透广度与深度持续提升，正重塑半导体封装产业的竞争格局。

一、COB技术核心定义：芯片与基板的“直接对话”

COB技术全称Chip On Board（板上芯片封装/芯片直接贴装），是一种颠覆传统SMD（表面贴装器件）的集成电路封装技术，其核心创新在于实现了芯片与 基板的“零距离对接”——将裸芯片（Die）直接贴装、键合并封装在印刷线路板（PCB）或金属基印刷电路板（MCPCB）上，省略了传统封装“芯片单独封装+ 贴装基板”的两步式流程。

其核心工艺流程简洁高效，主要分为四步：一是固晶，通过导热胶或焊料将裸芯片固定在PCB指定位置；二是引线键合，采用热超声压焊等工艺，用超细金属丝 将芯片焊盘与PCB焊盘连接，实现电气互联；三是封胶，在芯片与键合线上点涂环氧树脂胶，形成全方位防护屏障；四是固化与测试，通过加热固化保护胶并检测电 气性能，确保产品合格。这种极简流程设计，是COB技术各类创新优势的核心源头，为其在多领域的应用奠定了基础。

二、COB技术核心创新特点：多维度突破与升级

相较于传统SMD封装技术，COB技术的创新并非单一维度的优化，而是覆盖集成度、可靠性、散热性能、电气性能、成本控制等多个核心维度的系统性突破，每个创新特点都针对性解决了传统封装的行业痛点，同时贴合终端产品的升级需求，形成了独特的技术优势：

1. 高集成小体积创新，突破空间应用局限，适配微型化发展趋势。

传统SMD封装的器件外壳占用大量空间，难以适配微型设备需求。COB省去芯片封装外壳，支持PCB双面贴装，模组体积可压缩至SMD的1/3以下，基板 面积减少20%-40%，既能实现超微间距LED显示，提升像素密度，也为智能手表等微型设备的小型化设计提供可能，同时减轻产品重量，适配车载、航空航天 等重量敏感场景。

2. 高可靠强稳定创新，降低运维成本。

SMD封装多过渡层次、多连接点，易出现接触不良等故障，裸露器件易受环境侵蚀，运维成本偏高。COB通过减少连接环节、全方位封胶防护（防护等级 达IP54）提升可靠性，平均失效率较SMD降低1个数量级，年均维护成本仅为SMD的43%，适配车载、户外等复杂环境，延长产品使用寿命。

3. 优散热长寿命创新，适配高功耗场景。

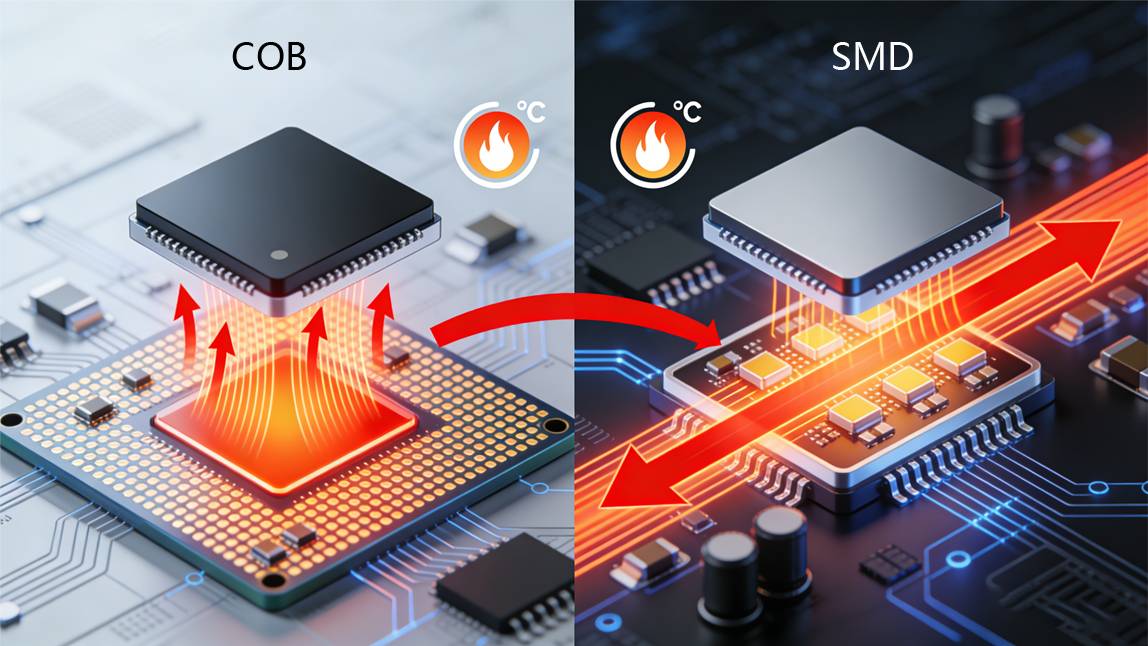

SMD封装热传导路径长、效率低，高温易导致性能衰减、寿命缩短。COB将裸芯片通过导热胶直接对接基板，散热效率提升30%以上，可降低芯片工作温 度10-15℃，寿命较SMD延长50%以上，能为大功率显示芯片等场景提供稳定性能保障。

4. 高电气性能创新，适配高频高速需求。

SMD封装连接线路长、寄生参数大，易导致信号失真，难以适配高频高速场景。COB采用超细金属丝引线键合，缩短信号传输路径，减小寄生参数，倒装 COB工艺更能进一步提升可靠性与传输效率，可适配超高清显示、射频模组等场景，释放芯片原生性能。

5. 低成本易量产创新，推动技术普及。

SMD封装流程繁琐、成本偏高，制约规模化应用。COB省略单独封装环节，裸芯片采购成本更低，整体成本约为同芯片SMD的1/3；极简流程提升量产效 率，规模化生产下成本优势凸显，同时降低旧屏升级成本，推动超高清COB技术从高端市场走向普及。

三、创新特点的协同价值与发展展望

COB的五大创新特点相互协同，形成“集成引领、可靠保障、散热支撑、电气赋能、成本推动”的创新体系，推动其逐步替代SMD封装，成为电子产业升级核心支撑。

随着技术迭代，全倒装工艺、芯片微缩化等方向将进一步优化COB核心特点。未来，其将在超高清显示、车载电子、AR/VR等领域广泛应用，持续推动电子产业向微型化、高可靠、低功耗、低成本方向升级，彰显持久创新价值。
